作为机房建设、弱电工程的核心辅材，U 型钢走线架堪称线缆 “交通枢纽”—— 承重强、布局规整、维护便捷，是通信机房、数据中心、配电室布线的首选。

很多朋友咨询：U 型钢走线架怎么选？安装要注意什么？今天结合行业标准，把核心技术参数、安装规范、避坑要点一次性讲清，工程人、采购直接收藏备用！

一、先搞懂：U 型钢走线架核心技术参数（选对不踩坑）

技术参数是产品质量的 “硬指标”，直接关系承重、寿命、合规性，重点看这 5 项：

1. 材质与表面处理（耐用关键）

• 主材规格：采用优质冷轧钢板，常用厚度1.8mm/2.0mm/2.5mm/3mm，边梁采用 U 型冷轧型钢，强度远超铝合金走线架。

• 表面处理：主流两种，按需选择： ✅ 热镀锌：防腐超强，适用于潮湿、室外、腐蚀性环境，寿命≥15 年； ✅ 静电喷塑：颜值高、绝缘性好，室内机房首选，颜色多为灰色 / 白色。

• 执行标准：符合《YD/T 5026-2018 通信机房走线架安装工程技术规范》。

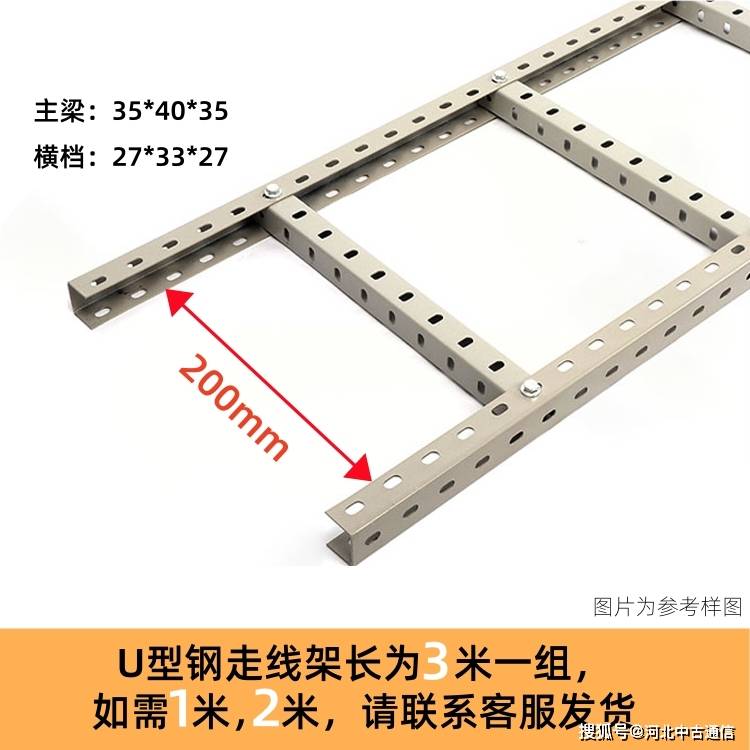

2. 规格尺寸（匹配机房需求）

• 标准宽度：200mm、300mm、400mm、500mm、600mm、800mm（常规机房选 400/600mm 即可）；

• 标准长度：2000mm、3000mm（可定制切割）；

• 横档间距：标准300mm-400mm，确保线缆承重均匀，不塌陷。

3. 承重能力（核心安全指标）

• 宽度 400mm：静态承重≥100kg/m；

• 宽度 500mm：静态承重≥120kg/m；

• 宽度 600mm：静态承重≥150kg/m； ⚠️ 重载机房（大对数电缆、光纤密集）必须选加厚 2.0mm 以上款。特殊要求可选择厂家进行三主梁U型钢走线架的高承重定制。

4. 加工与外观标准

• 切割无毛刺、边角圆弧处理，不划伤线缆；

• 焊接牢固、无虚焊、漏焊，表面平整无变形；

• 涂层均匀、无脱落、无气泡，附着力达标。

5. 环境适配参数

• 工作温度：-20℃~+60℃；

• 适用湿度：≤95%（无冷凝）；

• 阻燃、绝缘性能符合机房消防要求。

二、标准安装规范：按步骤来，牢固又合规

安装不规范，后期易松动、变形，甚至引发安全隐患，严格遵循这 3 步：

1. 安装前准备

1. 现场勘测：确定安装高度（距地面≥2.5m）、布线路径，避开消防管道、空调风口；

2. 材料核对：检查走线架、丝杆、膨胀螺栓、连接件、接地端子是否齐全；

3. 承重验算：预估线缆总重量，确保走线架承重匹配。

2. 主流安装方式（两种最常用）

① 丝杆吊装（机房首选）

适用：有吊顶、层高充足的标准机房； 步骤：

1. 按1.5m-2.0m 间距打膨胀螺栓，固定顶挂；

2. 安装丝杆（直径≥8mm），保证垂直不倾斜；

3. 固定走线架主梁，调平后安装横档；

4. 多层走线架：层间距≥300mm，上下对齐。

② 靠墙支撑安装（无吊顶 / 矮机房）

适用：墙面坚固、层高不足场景； 要点：

1. 支架固定在承重墙 / 柱上，膨胀螺栓深度≥60mm；

2. 支撑间距≤1.5m，确保水平无晃动。

3. 关键验收标准（必看！）

• 水平度：全长偏差≤5mm，无高低差；

• 垂直度：丝杆 / 支架倾斜度≤2mm/m；

• 紧固性：所有螺栓拧紧，无松动、无滑丝；

• 接地规范：全线走线架做电气连通，端部接机房接地排，防静电、保安全；

• 线缆敷设：线缆摆放整齐，不超重、不悬空，转弯处圆弧过渡。

三、避坑提醒：这 3 个错误千万别犯

1. 偷工减料：用薄款走线架承重载，后期塌陷压坏线缆；

2. 间距过大：横档、吊装间距超 2 米，承重不足易变形；

3. 不做接地：忽略防静电接地，存在安全风险。

总结

U 型钢走线架是机房布线的 “骨架”，参数选对、安装规范，才能让线缆管理更安全、更省心。

无论是新建机房还是改造工程，严格对照技术参数选型，按照标准流程安装，后期维护直接省一半力！
